Telegraf에서 system metric 수집하여 elasticsearch에 적재하기

Telegraf는 influxdata(사)에서 opensource로 제공하는 plugin 기반의 metric수집 server agent이다.

github url : https://github.com/influxdata/telegraf



telegraf의 역할이 이해하기 어렵게 느껴질 수 있는데, 간단히 말하자면 아래와 같이 input, process, output이 가능하다.

Telegraf로 할 수 있는 일

  • System의 ram, cpu수치를 elasticsearch에 적재
  • Redis의 data를 elasticsearch에 적재
  • File log를 influxdb에 적재

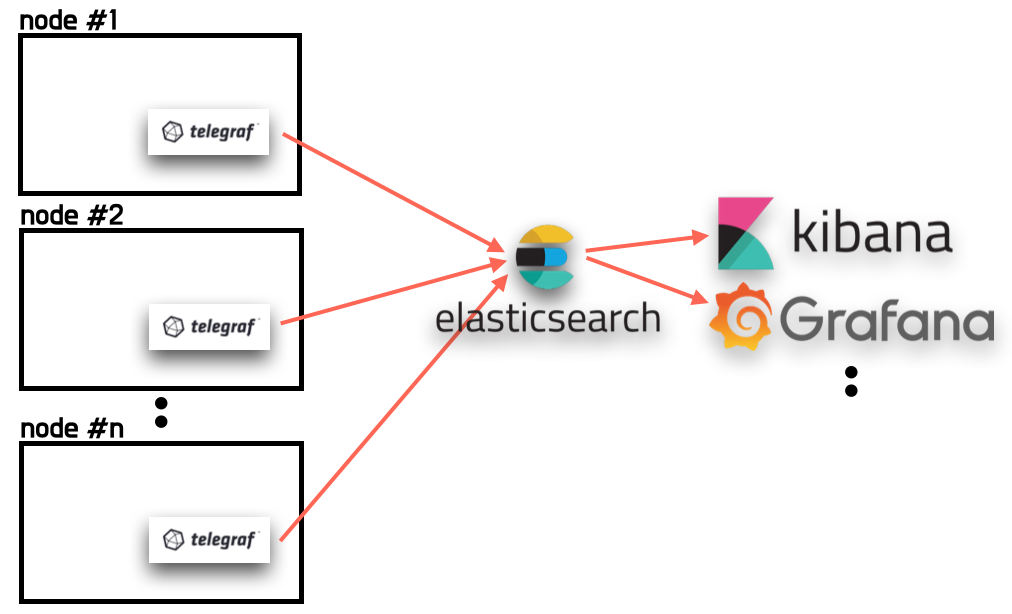

즉, input plugin으로 뽑아낸 데이터를 output plugin이 지원하는 곳으로 보낼 수 있다.

System metric을 elasticsearch로 보내기

엘라스틱서치에 시스템 메트릭을 적재하면 kibana, grafana등의 시각화 도구로 쉽게 조회가 가능

System metric을 elasticsearch에 보내기 위해서는 아래와 같이 telegraf의 설정이 필요하다.

# telegraf agent 셋팅
# telegraf가 설치된 폴더의 etc/telegraf.conf 에 설정
[agent]
  interval = "10s"
  round_interval = true
  metric_batch_size = 1000
  metric_buffer_limit = 10000
  collection_jitter = "0s"
  flush_interval = "10s"
  flush_jitter = "0s"
  precision = ""
  debug = false
  quiet = false
  hostname = ""
  omit_hostname = false


### OUTPUT
[[outputs.elasticsearch]]
  ## 엘라스틱 서치의 full url을 적는다.(http/https 필수)
  urls = [ "http://1.123.123.123:9200" ] # required.
  ## 엘라스틱 서치 타임아웃 시간
  ## 반드시 agent interval보다 긴 시간으로 설정한다.
  ## > 그렇지 않으면 context deadline exceeded 에러가 발생한다.
  timeout = "60s"
  enable_sniffer = false
  health_check_interval = "10s"

  ## elasticsearch에 사용할 index name 설정
  index_name = "my-computer-metric-%Y.%m.%d" # required.

  ## 만약 telegraf가 template를 자동으로 만들게 하고싶다면 true로 변경
  manage_template = false
  template_name = "telegraf"
  overwrite_template = false


### INPUT
## 아래 값들은 system metric을 수집하기 위한 plugin이다.
# Read metrics about cpu usage
[[inputs.cpu]]
  ## Whether to report per-cpu stats or not
  percpu = true
  ## Whether to report total system cpu stats or not
  totalcpu = true
  ## Comment this line if you want the raw CPU time metrics
  fielddrop = ["time_*"]


# Read metrics about disk usage by mount point
[[inputs.disk]]
  ## By default, telegraf gather stats for all mountpoints.
  ## Setting mountpoints will restrict the stats to the specified mountpoints.
  # mount_points = ["/"]

  ## Ignore some mountpoints by filesystem type. For example (dev)tmpfs (usually
  ## present on /run, /var/run, /dev/shm or /dev).
  ignore_fs = ["tmpfs", "devtmpfs"]


# Read metrics about disk IO by device
[[inputs.diskio]]
  ## By default, telegraf will gather stats for all devices including
  ## disk partitions.
  ## Setting devices will restrict the stats to the specified devices.
  # devices = ["sda", "sdb"]
  ## Uncomment the following line if you need disk serial numbers.
  # skip_serial_number = false


# Get kernel statistics from /proc/stat
[[inputs.kernel]]
  # no configuration


# Read metrics about memory usage
[[inputs.mem]]
  # no configuration


# Get the number of processes and group them by status
[[inputs.processes]]
  # no configuration


# Read metrics about swap memory usage
[[inputs.swap]]
  # no configuration


# Read metrics about system load & uptime
[[inputs.system]]
  # no configuration

# Read metrics about network interface usage
[[inputs.net]]
  # collect data only about specific interfaces
  # interfaces = ["eth0"]

[[inputs.netstat]]
  # no configuration

[[inputs.linux_sysctl_fs]]
  # no configuration

상기와 같이 설정하고, telegraf를 실행하면 elasticsearch에 data를 전송을 시작한다.

Elastic search의 data 확인

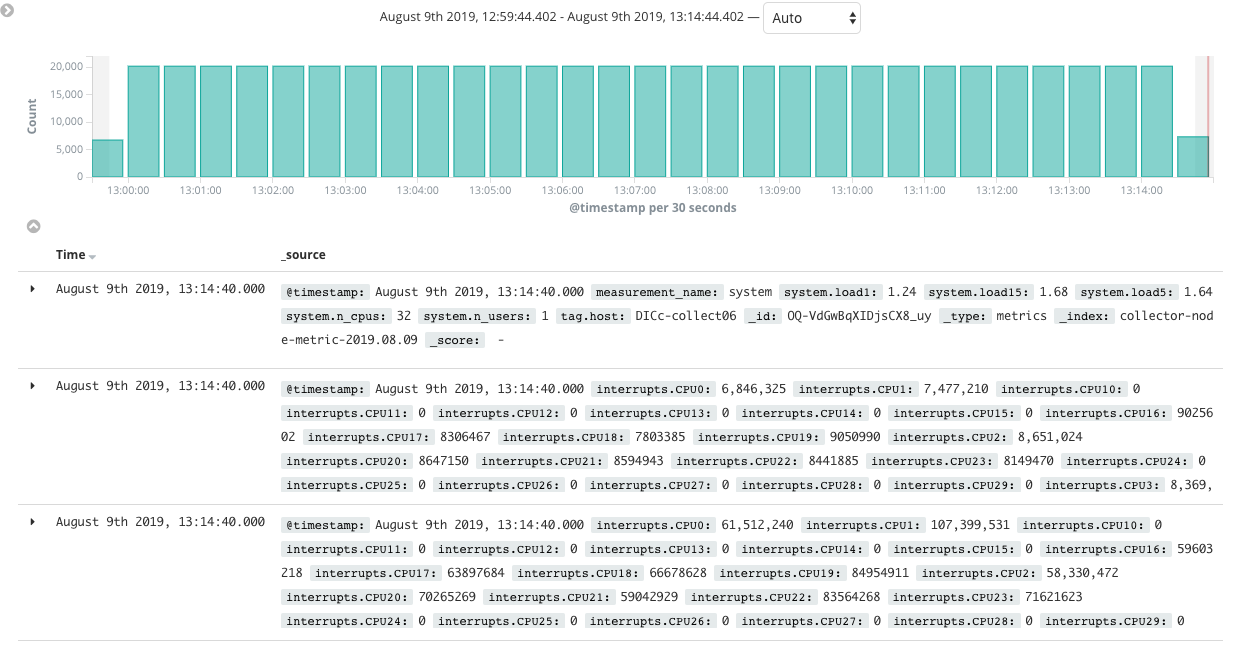

elasticsearch에 telegraf가 수집한 데이터가 잘 들어왔는지 확인하기 위해서 kibana를 사용했다.

kibana를 사용해서 index template를 'my-computer-metric-*'로 설정하고 나면 조회가 가능하다.

cpu, ram 등의 metric이 확인 된다.

System metric data의 시각화

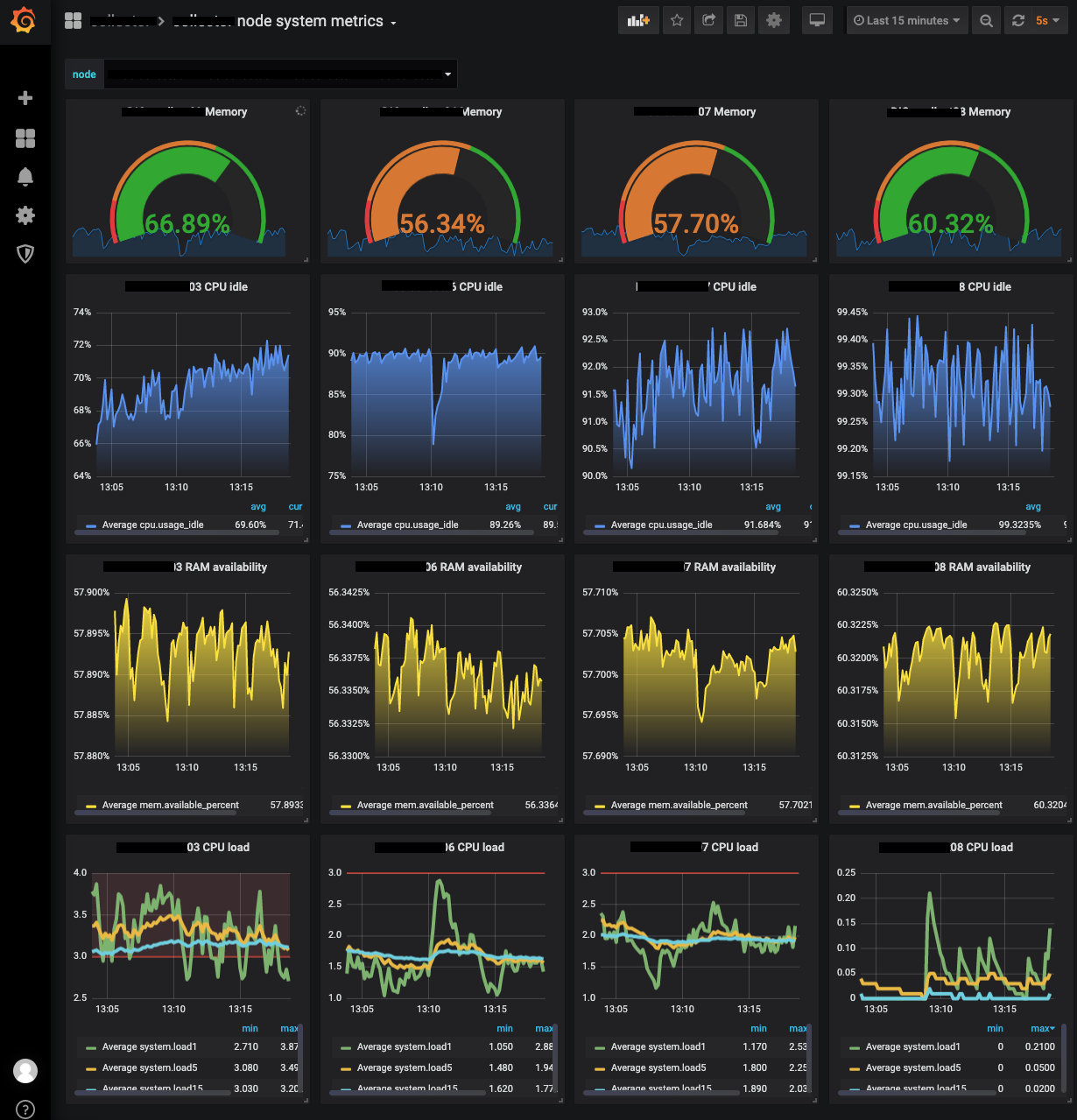

시각화 하는 방법은 여러가지가 있지만 개인적으로 grafana를 선호하기 때문에 grafana dashboard로 만들었다.

Grafana는 elasticsearch의 시각화도 강력한 기능과 함께 지원되는데, lucene query를 잘 활용하면 된다.

elasticsearch의 lucene query를 활용하여 grafana 대시보드를 그리는 포스팅은 조만간 자세히 포스팅 할 예정

grafana를 통해 elasticsearch에 쌓은 데이터를 시각화하여 볼 수 있다.
